ZXD系列香蕉振动筛

产品介绍

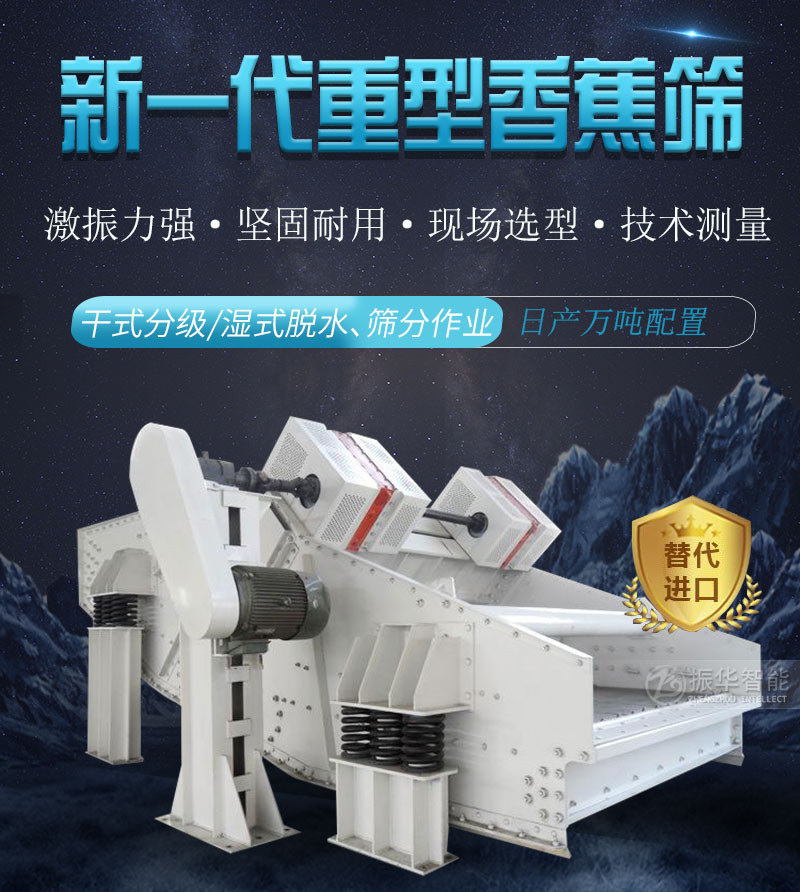

新一代橡胶振动筛

香蕉筛名称由来：由于外形弯状，类似于香蕉形状，故称之为香蕉筛，其设计产能是传统圆振动筛和直线筛的数倍之多，处理量可高达每小时千吨以上。

香蕉筛分机是在传统直线筛基础上注入香蕉形多段筛面的专有技术设计而成的。在入料端有一较大的斜坡筛面，随后紧接着以一定数目的角度逐级下降，址到出粒口为止，入料端的斜坡筛面可使更多的物料通过筛面时有较高的筛分速度和较薄的物料分层。因为大块物料较快地穿过陡坡，这种较早地分层使细的颗粒更快的靠近筛面，能相对不受阻碍地通过缝隙，所以，香蕉形筛分机具有极高的筛分效率和高于传统分级筛1.5-2倍处理量的特点。为了追求更高的性能或安装条件，我们公司为香蕉筛配置了新型激振器。

香蕉筛结构

双层香蕉筛包括侧帮、激振器、电机、皮带传动装置、副轴副、缓冲弹簧、上层筛板、下层筛板、激振梁、上层横梁、下层横梁、起重梁等。香蕉筛双层振动筛。上层筛板倾角大,下层则基本水平布置。这种结构可以通过薄层筛分高效地处理大量的给料。给料高速通过上层筛板,使粉料得到初步分离。物料在筛板上高速移动,使之分离成薄层。

香蕉筛优势特点

1、整体拆装设计：轴承座及偏心块等布置相当紧凑，这种浓缩设计使得NJ激振器不仅拥有巨大的激振力， 同时可以整体的安装于侧板内孔中，免除了更换单个轴承的麻烦，整体拆装更换只需一小时，降低了维护成本；
2、更长的轴承使用寿命：相比轴偏心式双轴承振动器，4套轴承能提供更高的承载和更长的使用寿命，且偏心块产生的激振力通过侧板厚度中心，侧板的受力状况更理想；
3、方便的振幅调节：可以通过增减标准配重块的数量，方便调整筛机振幅。配备NJ激振器心脏的振动筛都可以通过这种方式进行振幅调节；
4、脂润滑系统：轴承采用油脂润滑，特殊的迷宫设计，简单可靠，还可以防止泄漏（无稀油）。您还可以选配自动加油装置，根据现场工况制定合适的润滑计划，满足更高的维护要求。

香蕉筛工作原理

香蕉型筛分机在入料端有一斜坡面，先以34°开始，紧接着以一定数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式，从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层较高，呈现均匀状态筛分效率显著提高，比相同有效面积筛分机的处理量提高1-2倍，对于细粒含量高，特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时，香蕉型振动筛分机具有极高的筛分效率。
